产品概述

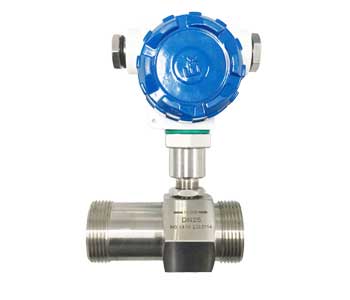

LWY系列涡轮流量计具有结构简单、轻巧、精度高、重复性好、反应灵敏，安装维护使用方便等特点。 典型应用于水、柴油、甲醇等无杂质、无强烈腐蚀性液体，若与有特殊功能的显示仪表配套，还可以进行定量控制，超量报警，是流量计量和节能的理想仪表。 |
主要特点
○ 传感器为硬质合金轴承止推式，不仅保证精度，耐磨性能提高，而且有结构简单，牢固及拆装方便等特点
○ 多种变送器模式:三线制脉冲输出;二线制4~2OmA电流输出;现场显示并输出4~2OmA;电池供电等,适用于不同使用场合
○ 智能化处理: 仪表系数多点非线修正,保证全量程高精度
○ 仪表系数、累积流量值掉电保持，十年不丢失
基本性能参数
|
测量介质 |
液体（对304或316不锈钢，2Cr13钢或镍及钢玉Al2O3不能有腐蚀 |
|
通径mm |
螺纹连接 |
4、6、10、15、20、25、32、40 |
|
法兰连接 |
（25）、（32）、（40）、50、65、80、100、125、150、200
（DN25-40常规为螺纹连接，法兰连接需特殊订货） |
|
精度等级 |
1级、0.5级（特定流量段可达0.2级） |
|
重复性 |
指示值的±0.2% |
|
介质温度 |
-20℃～+120℃ |
|
适用环境 |
温度：-20℃～+55℃，湿度：5-95% |
|
防护等级 |
IP67 |
|
防爆等级 |
ExmⅡCT6 ExdⅡBT6 |
|
供电电源 |
12VDC 24VDC或电池供电（3.2V 10AH） |
|
输出信号 |
脉冲输出 |
电压幅度：高电平≥8V,低电平≤0.8V |
传输距离≤1000米 |
|
标准电流 |
4-20mA DC |
|
直管段要求 |
流量计上游≥20DN 下游≥5DV |
|
|
|
|
|
测量范围及公称压力
|
通径 mm |
正常测量范围 m3/h |
扩展流量范围 m3/h |
常规公称压力MPa |
高压型耐压MPa |
|
4 |
0.04-0.25 |
0.04-0.4 |
6.3 |
25 |
|
6 |
0.1-0.6 |
0.06-0.6 |
6.3 |
25 |
|
10 |
0.2-1.2 |
0.15-1.5 |
6.3 |
25 |
|
15 |
0.6-6 |
0.4-8 |
6.3 |
25 |
|
20 |
0.8-8 |
0.45-9 |
6.3 |
25 |
|
25 |
1-10 |
0.5-10 |
6.3（法兰为4.0） |
25 |
|
32 |
1.5-15 |
0.75-15 |
6.3（法兰为4.0） |
25 |
|
40 |
2-20 |
1-20 |
6.3（法兰为4.0） |
25 |
|
50 |
4-40 |
2-40 |
2.5 |
25 |
|
65 |
7-70 |
4-70 |
2.5 |
25 |
|
80 |
10-100 |
5-100 |
2.5 |
25 |
|
100 |
20-200 |
10-200 |
2.5 |
25 |
|
125 |
25-250 |
13-250 |
2.5 |
25 |
|
150 |
30-300 |
15-300 |
1.6 |
16 |
|
200 |
80-800 |
40-800 |
1.6 |
16 | |
| | |
